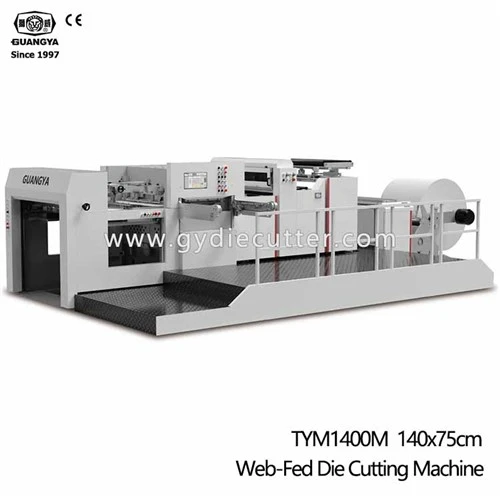

Sistema de conversión continuo de alta-precisión para producción industrial
La máquina troqueladora de rollo-a-de doble estación está diseñada para entornos de conversión industrial continua que requieren una producción estable y larga-, precisión de registro precisa y tiempo de inactividad mínimo durante los cambios de rollo.
Se utiliza ampliamente en la producción de etiquetas, embalajes flexibles, productos adhesivos, materiales aislantes electrónicos y aplicaciones de conversión de grado médico-.
Identidad de la empresa y antecedentes de fabricación
Este equipo está diseñado y fabricado por un fabricante de maquinaria de conversión industrial que se especializa en sistemas de automatización de rollo-a-.
Alcance de la ingeniería central:
- Maquinaria de conversión de rollo-a-rollo (sistemas de troquelado, corte y laminado)
- Sistemas de control de movimiento servo-
- Soluciones de ingeniería de manipulación de banda y control de tensión.
- Sistemas de automatización personalizados para líneas de producción industriales.
Estructura de fabricación:
- Equipos dedicados de ingeniería mecánica y eléctrica.
- -Sistema interno de montaje, depuración e inspección de calidad
- Flujo de trabajo de producción estandarizado-orientado a la exportación
- Prueba y calibración completas de la máquina antes del envío
Posicionamiento de ingeniería:
Diseñado para aplicaciones de conversión de precisión media-a-alta en industrias de películas, cintas, etiquetas, embalajes y materiales aislantes con requisitos de producción industrial continuos.
Capacidad de fabricación y sistema de calidad
La máquina se produce bajo un sistema de fabricación industrial estructurado diseñado para equipos de conversión de calidad de exportación-.
Control de calidad entrante (IQC):
- Servomotores, sistemas PLC y sensores inspeccionados antes del montaje.
- Verificación dimensional y de tolerancias de componentes mecánicos.
- Validación de especificaciones y seguridad de componentes eléctricos.
Proceso de montaje y prueba:
- Conjunto mecánico modular para estabilidad y mantenibilidad.
- Inspección completa del cableado eléctrico y validación del sistema.
- Calibración de sincronización de servos
- Prueba de funcionamiento continuo de 48 a 72 horas antes del envío
Sistema de mejora de ingeniería:
- Optimización continua basada en comentarios operativos de campo.
- Diseño modular para diferentes requisitos de producción.
- Sistema de configuración estandarizado para aplicaciones globales.
Base instalada y estructura de aplicación real
La plataforma de la máquina funciona en entornos de producción continua en múltiples sectores de conversión industrial en todo el mundo.
Cobertura de la aplicación:
- Asia-Pacífico: líneas de producción de embalaje y conversión de etiquetas
- Medio Oriente: procesamiento de cintas adhesivas y materiales aislantes
- Europa: fabricación de envases flexibles y materiales laminados
- América del Norte: conversión industrial y procesamiento de películas especiales
Condiciones reales de funcionamiento industrial:
- Ciclos de producción continuos y largos-(de varios-miles a decenas-de-miles de trabajos de medición)
- Requisitos de alta precisión de registro en operaciones de alta-velocidad
- Control estable de la tensión de la banda para sustratos finos y sensibles
- Integración en líneas de producción de conversión independientes y semi-automáticas
Enfoque de validación de la base instalada:
- Máquinas implementadas en entornos de producción industrial-a largo plazo
- Aplicación repetida en procesos de conversión similares en múltiples regiones
- Rendimiento validado a través de pruebas internas y ciclos de retroalimentación operativa.
- Mejoras continuas de ingeniería basadas en la experiencia de campo.
Especificaciones técnicas (ingeniería personalizada disponible)
|
Parámetro |
Rango de especificaciones |
|
Ancho máximo de banda |
350 / 450 / 550 mm (hasta 650+ mm opcional) |
|
Diámetro máximo de desenrollado |
Ø650mm / Ø1000mm |
|
Precisión de troquelado- |
Hasta ±0,1 mm (depende del material-) |
|
Velocidad de funcionamiento |
60-100 m/min |
|
Sistema de control |
PLC industrial + HMI multilenguaje |
|
Sistema de accionamiento |
Control de bucle cerrado-servo multieje- |
|
Materiales compatibles |
PET, PVC, BOPP, papel, láminas, laminados adhesivos |
|
Fuente de alimentación |
380V / 50Hz / Trifásico (personalizable) |
Arquitectura del sistema de ingeniería central
Sistema de producción continua de doble desenrollado
Dos estaciones de desenrollado independientes funcionan alternativamente
Una estación funciona mientras la segunda está precargada y lista
Permite una producción-ininterrumpida con un cambio de rollo fluido
Opcional:
Sistema de empalme rápido-manual
Sistema automático de empalme volante para aplicaciones de alta-velocidad
Sistema de troquelado accionado por servo-
Control de sincronización de servoejes múltiples-
Coordinación en tiempo real-entre los módulos de alimentación y corte
Desviación de transmisión mecánica reducida
Registro estable durante largos ciclos de producción.
Sistema de control de tensión web de bucle cerrado-
Las células de carga monitorean continuamente la variación de tensión
El torque del servo se ajusta dinámicamente según el diámetro del rollo
Procesamiento estable de sustratos finos y sensibles
Reducción del riesgo de estiramiento, arrugas y desviación de los bordes.
Rendimiento de producción y beneficios operativos
En entornos industriales reales, los usuarios suelen experimentar:
- Reducción del tiempo de inactividad durante los cambios de rollo
- Mayor utilización de la máquina en ciclos de producción continuos
- Menores tasas de desperdicio durante las transiciones de inicio
- Estabilidad mejorada del registro-a largo plazo
En comparación con los sistemas convencionales de una sola estación-, normalmente se observan mejoras en la eficiencia de aproximadamente entre un 20 % y un 60 % dependiendo del tipo de material y las condiciones de producción.
Aplicaciones industriales
Etiquetas-sensibles a la presión y productos adhesivos
Materiales de embalaje flexibles (laminados BOPP/PET)
Materiales aislantes electrónicos (Kapton, Nomex, películas PET)
Cintas industriales, espuma y materiales para juntas.
Sustratos consumibles médicos y de diagnóstico
Garantía de calidad y estándares de fabricación
Cada máquina se fabrica bajo sistemas estructurados de calidad industrial:
Cumplimiento del sistema de gestión de calidad ISO 9001:2015
Cumplimiento CE disponible (UL opcional para mercados específicos)
Inspección de seguridad eléctrica y mecánica antes del envío.
Pruebas y validación de fábrica estandarizadas para cada unidad.
Pruebas de aceptación en fábrica
Cada sistema sufre:
- Pruebas de carga operativa continua (48 a 72 horas según la configuración)
- Verificación de la precisión del registro y la estabilidad de la tensión.
- Calibración de sincronización de servos
- Inspección completa del sistema mecánico y eléctrico.
Los informes FAT y los videos de operación se proporcionan antes de la aprobación del envío.
Instalación, servicio y sistema de soporte global
- Plazo de entrega estándar: 45 a 60 días
- Sistemas personalizados: 75 a 90 días
- Soporte de puesta en marcha remota disponible
- Soporte técnico opcional en el sitio-para la instalación
- Sistema global de suministro de repuestos
- Sistema estructurado de respuesta de soporte técnico.
- Garantía de 12 meses con paquetes de servicio extendido opcionales
ROI y consideración de inversión
En entornos de conversión industriales típicos
Reducción del tiempo de inactividad durante los cambios de rollo
Tasas de utilización de la máquina mejoradas
Menor desperdicio de material durante los ciclos de arranque.
Calidad de producción más estable en tiradas de producción largas
Rango estimado de retorno de la inversión: 12 a 24 meses en condiciones normales de funcionamiento industrial
Sistema de confianza en las adquisiciones y reducción de riesgos
Para respaldar las decisiones de adquisiciones internacionales, el sistema está diseñado con:
- Arquitectura mecánica modular para un mantenimiento más sencillo
- Componentes industriales estándar para disponibilidad de abastecimiento global
- Capacidad de diagnóstico remoto y soporte técnico
- Verificación FAT previa-al envío para garantizar la confianza en la entrega
- Soporte opcional para la puesta en marcha en el sitio-
- Estandarización de repuestos para una estabilidad operativa-a largo plazo
- Mejora continua de la ingeniería basada en comentarios de campo.
- Sistema estructurado de respuesta de servicio global para clientes internacionales.
Resumen de posicionamiento de ingeniería
En comparación con los sistemas de conversión de una sola-estación convencional, esta máquina proporciona:
Capacidad de producción continua para-fabricación a largo plazo
Tensión mejorada y estabilidad de registro.
Reducción de la dependencia del operador
Mayor idoneidad para líneas de conversión automatizadas
Declaración de posicionamiento final
Esta máquina troqueladora de rollo-a-rollo de doble estación está diseñada para fabricantes industriales que buscan un rendimiento de conversión estable y de alta-precisión, eficiencia de producción escalable y riesgo operativo reducido en entornos de fabricación globales.
